Un bit Polycristallin Diamond Compact (PDC) est un outil essentiel dans l'industrie du forage, connu pour son efficacité, sa durabilité et sa polyvalence. Ce guide complet explorera la construction, le principe de fonctionnement, les types, les caractéristiques et l'utilisation appropriée des bits PDC, vous dotant des connaissances essentielles pour maximiser leurs avantages dans diverses applications de forage.
Un bit PDC, ou bit Polycristallin Diamond Compact, est un outil spécialisé utilisé dans le forage à travers diverses formations rocheuses. Il comporte des couteaux en diamant synthétique, connus pour être l'un des matériaux les plus durs disponibles. Ces couteaux à diamant sont liés à un substrat en carbure, créant une structure compacte et durable à la fois extrêmement dure et résistante à l'usure. Cette conception permetPDC bits à vendrePour pénétrer plus efficacement les formations rocheuses dures que les forets traditionnels.

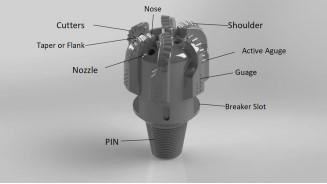

1. Cutters
Matériau: Les coupeurs sont fabriqués à partir de diamant synthétique, connu pour sa dureté exceptionnelle.
Forme: La forme des coupeurs peut varier, y compris les formes cylindriques ou coniques, conçues pour optimiser l'efficacité et la durabilité de la coupe.
Pièce jointe: Les coupeurs sont liés à un substrat en carbure, qui fournit une base solide et résistante à l'usure.
2. Carbure Substrat
Composition: Typiquement fabriqué à partir de carbure de tungstène, connu pour sa ténacité et sa résistance à l'usure.
Fonction: agit comme une base de soutien pour les coupeurs de diamant, garantissant qu'ils restent bien attachés et peuvent supporter les contraintes du forage.
3. conception du corps
Matériau: Le corps du bit PDC est généralement en acier ou en matériau matriciel (composite de carbure de tungstène et d'un liant métallique).
Types: Les corps en acier sont durables et peuvent être réparés ou modifiés, tandis que les corps matriciels sont plus résistants à l'érosion mais ne peuvent pas être facilement réparés.
4. Buses
Placement: Stratégiquement positionné pour assurer un refroidissement et un nettoyage optimaux des coupeurs pendant le forage.
Fonction: Dirigez le fluide de forage vers les coupeurs, aidant à réduire la chaleur et à retirer les boutures de la face de forage.
5. Configuration de la lame
Conception: Les lames sont disposées pour maximiser le contact avec la formation rocheuse et assurer une répartition uniforme de la charge à travers les coupeurs.
Espacement: L'espacement et l'orientation des lames sont conçus pour équilibrer l'efficacité de coupe avec la durabilité, évitant ainsi une usure excessive ou des dommages.
6. Protection de jauge
But: Protège le foret de l'usure excessive et maintient le diamètre du trou.
Construction: comprend souvent des matériaux de revêtement dur supplémentaires ou de petits inserts en diamant pour améliorer la durabilité.
7. Râteau arrière et angles de râteau latéral
Râteau arrière: angle auquel le couteau est incliné vers l'arrière, affectant l'agressivité de la coupe.
Râteau latéral: angle auquel la fraise est inclinée sur le côté, influençant l'efficacité de coupe et la direction de l'élimination des boutures.
Le principe de fonctionnement des forets Polycristallin Diamond Compact (PDC) est centré sur leur capacité à couper efficacement les formations rocheuses.
Ceci est principalement réalisé grâce à une action de cisaillement, où les couteaux PDC, comportant des surfaces planes et des arêtes vives, coupent à travers la roche plutôt que de l'écraser comme des mèches de cône à rouleau traditionnelles.
Ces couteaux sont stratégiquement positionnés à des angles spécifiques pour maximiser le contact avec la formation, améliorant l'action de cisaillement tout en minimisant le frottement et l'accumulation de chaleur. Le train de forage applique un mouvement de rotation et un poids sur le bit (WOB), garantissant que les coupeurs restent engagés avec la roche, facilitant un cisaillement continu.
Le liquide de forage, ou boue, circule dans le mèche pour nettoyer et refroidir les coupeurs, empêchant l'accumulation de déblais, réduisant la friction et prolongeant la durée de vie opérationnelle du mors en empêchant la surchauffe.
De plus, à mesure que les coupeurs s'usent, de nouvelles surfaces en diamant sont exposées, ce qui maintient l'efficacité de coupe et permet au foret de percer des intervalles plus longs sans avoir besoin d'être remplacé. Cette fonction d'auto-affûtage continu, combinée à un nettoyage hydraulique efficace et à un positionnement optimisé de la fraise, sous-tend les performances élevées et la durabilité des forets PDC.
L'outil SML est un spécialisteSociété de bits pdcOffrant une large gamme de bits PDC à vendre, chacun adapté à vos besoins de forage spécifiques. Voici les catégories les plus vendues:
Corps matriciel pdc bits: Idéal pour les formations dures et abrasives en raison de leur résistance supérieure à l'usure.
Dureté exceptionnelle:
Les particules de diamant offrent une dureté exceptionnelle, rendant les bits PDC très résistants à l'usure et capables de couper facilement diverses formations rocheuses.
Capacité d'auto-affûtage:
Au fur et à mesure que le mors s'use, de nouvelles couches de diamant tranchant sont exposées, ce qui maintient l'efficacité de la coupe et réduit le besoin de remplacements fréquents. Cette caractéristique d'auto-affûtage améliore la longévité des bits et assure des performances constantes tout au long des opérations de forage.
Taux élevé de pénétration (ROP):
Les bits PDC offrent également un taux de pénétration (ROP) élevé par rapport aux embouts à cône à rouleau traditionnels. Leur conception de coupe fixe permet un contact continu avec la formation, ce qui se traduit par des vitesses de forage plus rapides. De plus, le manque de pièces mobiles dans les bits PDC réduit le risque de pannes mécaniques, conduisant à une fiabilité accrue et à des coûts de maintenance inférieurs.
Polyvalence:
L'application de bits PDC s'étend à travers divers environnements de forage, des formations douces aux formations dures. Ils sont particulièrement efficaces dans les formations de schiste, de calcaire et de grès, où leurs capacités de coupe supérieures et leur durabilité améliorent considérablement l'efficacité du forage. De plus, les progrès de la technologie PDC, tels que la stabilité thermique améliorée et la résistance aux chocs, ont étendu leur utilisation dans des conditions de forage plus difficiles, y compris des puits en eau profonde et à haute température.
Inspection de pré-forage: avant d'utiliser un bit PDC, inspecter pour tout signe d'usure ou de dommage. Assurez-vous que les couteaux sont intacts et que le mors est propre.
Paramètres de forage optimaux: Ajustez les paramètres de forage tels que le poids sur le bit (WOB) et la vitesse de rotation (RPM) en fonction de la formation rocheuse et de la conception du bit. Suivre les recommandations du fabricant est essentiel pour une performance optimale.
Gestion des fluides de forage: utilisez des fluides de forage appropriés pour refroidir les coupeurs et éliminer efficacement les déblais. Assurez-vous que les buses ne sont pas bouchées et que le débit de fluide est adéquat.
Surveillance régulière: surveiller en permanence les performances du bit pendant le forage. Surveillez les signes d'usure ou une diminution de l'efficacité et ajustez les paramètres au besoin.
Entretien après le forage: après le forage, nettoyez soigneusement le mors et inspectez-le pour tout dommage. Conservez-le dans un endroit sec et frais pour éviter la corrosion et prolonger sa durée de vie.
